Vaaka- vs. pystysuuntaiset pumput: keskeisten erojen ymmärtäminen

Vaakasuorat ja pystysuorat pumput ovat kaksi yleisimmistä pumpputyypeistä, joita käytetään eri toimialoilla, vedenkäsittelystä ja maataloudesta valmistukseen. Ne molemmat palvelevat liikkuvien nesteiden ensisijaista toimintaa, mutta niiden erilliset mallit, suuntaukset ja toimintaominaisuudet johtavat merkittäviin eroihin niiden sovelluksissa ja suorituskyvyssä.

Tämän artikkelin tarkoituksena on tutkia näitä keskeisiä erottelua tarjoamalla selkeän vertailun niistä Suunnittelu, edut, haitat ja tyypilliset käyttötapaukset . Ymmärtämällä nämä erot lukijat ovat paremmin varusteltuja valitsemaan sopivin pumppu heidän erityistarpeisiinsa varmistaen optimaalisen tehokkuuden, luotettavuuden ja kustannustehokkuuden.

Mikä on vaakasuuntainen pumppu?

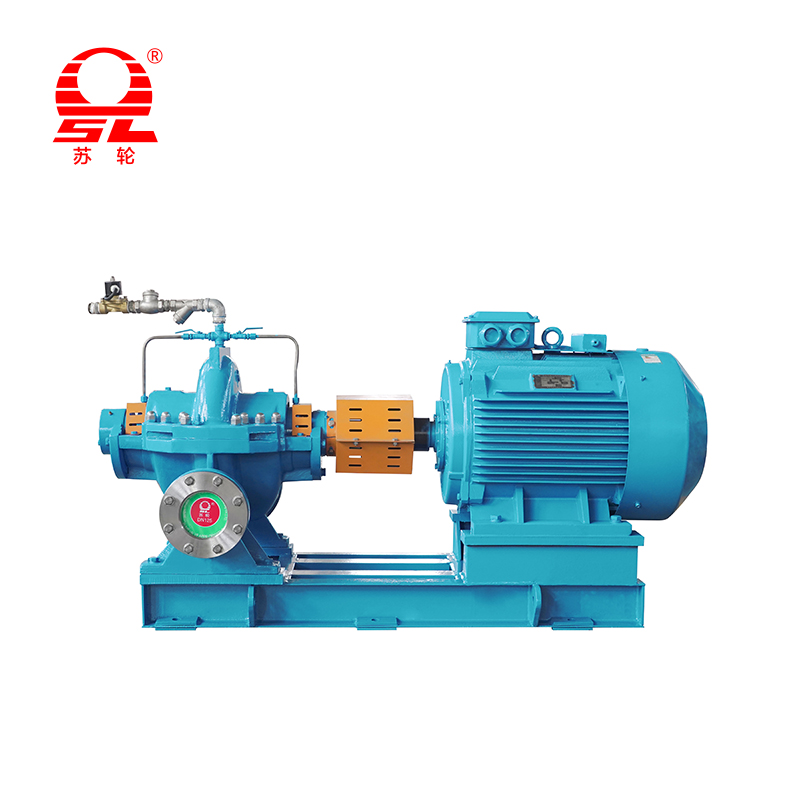

Eräs vaakasuuntainen pumppu on eräänlainen pumppu missä pumpun akseli on suunnattu vaakasuoraan . Tämä malli on kiistatta yleisin ja tunnistettava pumpun kokoonpano. Neste tulee pumppuun juoksupyörän keskellä ja se puretaan suorassa kulmassa imuviivaan.

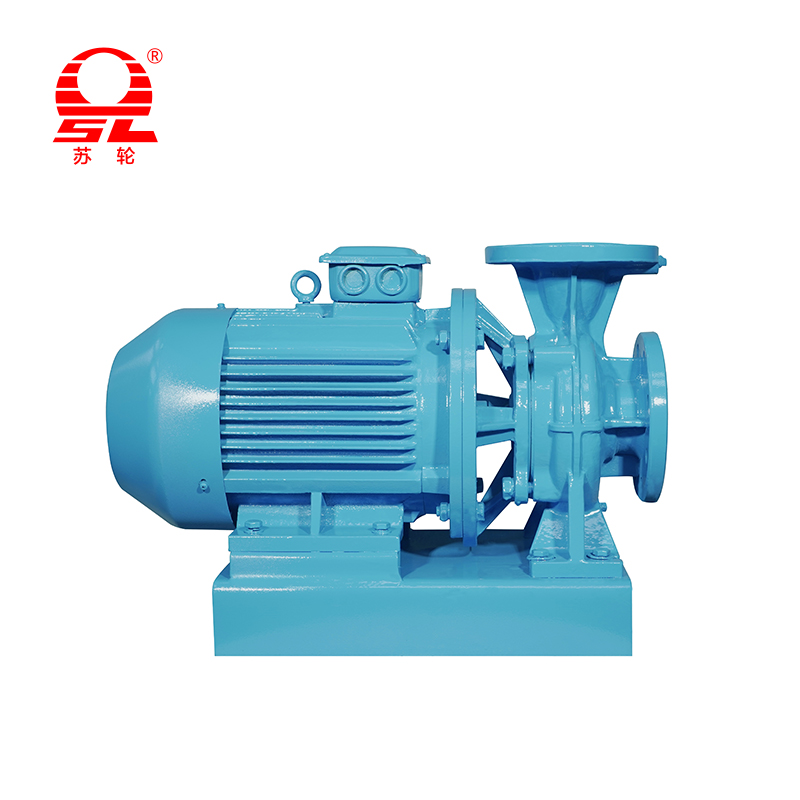

Yleinen esimerkki on vaakasuuntainen keskipakopumppu , joka käyttää pyörivää juoksupyörää nesteen nopeuden ja paineen lisäämiseksi. Ne ovat erittäin monipuolisia ja niitä käytetään laajasti esimerkiksi sovelluksissa Vesihuoltojärjestelmät, kastelu, teollisuusnesteen siirto ja kemiallinen prosessointi . Niiden suoraviivainen suunnittelu mahdollistaa helpon pääsyn komponentteihin, mikä yksinkertaistaa huoltoa ja korjausta.

Mikä on pystysuora pumppu?

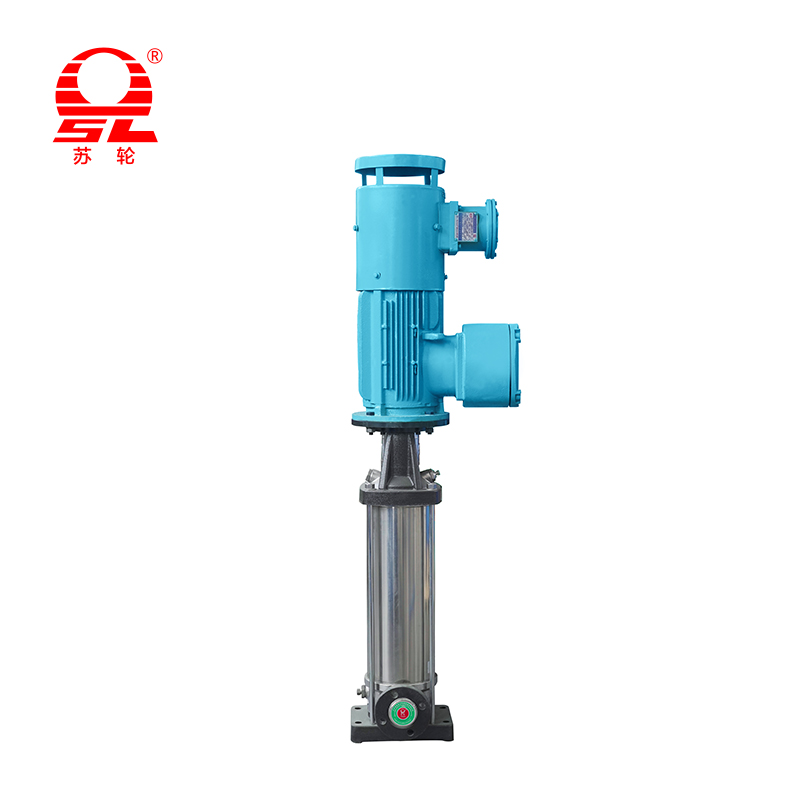

Eräs pystysuuntainen pumppu on pumppu missä pumpun akseli on suunnattu pystysuoraan . Tämä suunta mahdollistaa pumpun asentamisen pienempään jalanjälkeen, mikä tekee siitä ihanteellisen tiukkoihin tiloihin. Pumppu voi olla osittain tai kokonaan upotettu nesteeseen.

Erinomainen esimerkki on pystysuora turbiinipumppu , jota käytetään usein syvissä kaivoissa tai öljyissä. Toinen tyyppi on upotettava pumppu , joka on täysin upotettu nesteeseen. Pystysuuntaisia ​​pumppuja käytetään yleisesti sovelluksissa, joissa nesteen lähde on maanpinnan alapuolella, kuten Syvä hyvin pumppaus-, jätevedenkäsittely- ja palosuojausjärjestelmät . Niiden suunnittelu auttaa ratkaisemaan korkean lämpötilan nesteisiin tai rajoitetusti käytettävissä olevaan tilaan.

Keskeiset erot vaakasuorien ja pystysuuntaisten pumppujen välillä

Suunnittelu ja kokoonpano: Ilmeisin ero on niiden suunta. Vaakapumput olla horisontaalinen akseli ja asennetaan tyypillisesti pohjalevyyn. Tämä tekee niistä helpon pääsyn, mutta vaatii suuremman lattiatilan. Sen sijaan pystysuorat pumput olla pystysuora akseli , moottorin asennettuna pumpun yläpuolelle. Tämä malli antaa heille mahdollisuuden upottaa tai asentaa öljypohjaan tai kuoppaan vähentäen merkittävästi niiden jalanjälkeä.

Avaruusvaatimukset: Pystysuorat pumput ovat selkeä voittaja tilaa varten. Koska heidän moottorinsa on pinottu pumpun päälle, heillä on paljon pienempi jalanjälki Vaakapumppuihin verrattuna. Tämä tekee pystysuorat pumput, jotka ovat ihanteellisia asennuksiin, joissa lattiatilaa on rajoitettu, kuten pienissä kasveissa tai pumpun taloissa. Vaakapumput Vaadi lisää lattiatila Sekä pumpulle että moottorille, koska ne ovat vierekkäin.

NPSH (netto positiivinen imupää): NPSH on paine pumpun imukortissa, joka on tarpeen kavitaation välttämiseksi. Pystysuorat pumput on usein suunniteltu nesteeseen upotettavaksi, mikä tarjoaa positiivisen imun pään ja erinomaisen NPSH -suorituskyky . Tämä tekee niistä sopivia sovelluksiin, joilla on alhainen nestetaso, tai ne, jotka käsittelevät korkean lämpötilan nesteita lähellä kiehumispistettä. Vaakapumput voi olla alttiimpia NPSH -kysymykset , koska ne on usein asetettava nesteen lähteen alapuolelle riittävän imupaineen varmistamiseksi, mikä ei aina ole mahdollista.

Asennus ja huolto: Asennus puolesta vaakapumput on yleensä yksinkertaisempi ja vähemmän monimutkainen. Niitä on helpompi tasoittaa ja kohdistaa. Niiden komponentit ovat helposti saavutettavissa, tekemällä huolto ja korjaus suoraviivainen. Puolesta pystysuorat pumput , Asennus voi olla monimutkaisempaa, etenkin syvien tai upottavien tyyppien suhteen, jotka vaativat usein erikoistuneita nostolaitteita. Ylläpito on myös haastavampaa, koska juoksupyörän ja muiden upotettujen komponenttien käyttäminen voi olla vaikeaa ja aikaa vievää.

Sovellukset: Vaakapumput ovat uskomattoman monipuolisia ja ovat valinta laajalle sovelluksille, mukaan lukien Vesihuolto, kastelu ja teollisuusnesteen siirto missä tarvitaan tasaista virtausta. Pystysuorat pumput Excel tietyissä sovelluksissa, etenkin niissä Low-NPSH-olosuhteet, syvä hyvin pumppaus, jätevedenkäsittely ja muut skenaariot, joissa nestelähde on pumpun sijainnin alapuolella. Niitä käytetään myös laajasti palontorjuntajärjestelmät Koska ne ovat luotettavia eivätkä vaadi ulkoista pohjajärjestelmää.

Tehokkuus ja kustannukset: Se tehokkuus Molemmista pumpputyypeistä voi olla erittäin korkea, mutta se riippuu enemmän erityisestä suunnittelusta ja sovelluksesta. Kuitenkin, vaakapumput Yleensä on pieni reuna vakiona nesteen siirron tehokkuuden suhteen pääasiassa yksinkertaisemmasta suunnittelusta. Pystysuorat pumput Joissakin tapauksissa voi olla alhaisempi tehokkuus pidemmän akselin ja kitkan vuoksi. Suhteen maksaa , mikä alkuperäinen ostohinta a vaakasuuntainen pumppu on usein alhaisempi. Kuitenkin kun tarkastellaan yleistä toimintakustannukset , Pystysuorat pumput voivat olla taloudellisempia pitkällä tähtäimellä tietyille matala-NPSH-sovelluksille välttämällä kalliiden imupuolen modifikaatioiden tarvetta.

Parametrien vertailutaulukko

Edut ja haitat

Vaakapumput

Edut

• Helppo huolto: Ensisijaiset komponentit ovat helposti saatavilla, yksinkertaistavat rutiininomaisen huoltoa, tarkastuksia ja korjauksia. Tämä vähentää seisokkeja ja työvoimakustannuksia.

• Korkea hyötysuhde: Vaatipumput ovat usein tehokkaampia nesteensiirtosovelluksia yksinkertaisemman ja suoramman virtauspolun vuoksi.

• Monipuolisuus: Ne ovat erittäin monipuolisia ja laajalti saatavana erikokoisina ja kokoonpanoina, mikä sopii moniin sovelluksiin.

• Alhaisemmat alkuperäiset kustannukset: Monissa tapauksissa vaakasuoran pumpun alku- ja asennuskustannukset ovat alhaisemmat kuin samanlaisen kapasiteetin pystysuuntaiseen pumppuun.

Haitat

• Suurempi jalanjälki: Ne vaativat enemmän lattiatilaa, mikä voi olla merkittävä rajoitus tiloissa, joissa on rajoitettu tila.

• NPSH -kysymykset: Ne ovat alttiimpia positiivisten imupäiden nettoon, jotka vaativat huolellista asennusta ja joskus alhaisempaa sijoittelua kuin nesteen lähde kavitaation estämiseksi.

• Ei upotettavissa: Vaakapumppuja ei ole suunniteltu upotettaviksi nesteeseen, mikä rajoittaa niiden käyttöä tietyissä sovelluksissa, kuten syvissä kaivoissa tai öljypohissa.

Pystysuorat pumput

Edut

• Pienempi jalanjälki: Niiden pystysuora, pinottu muotoilu vaatii huomattavasti vähemmän lattiatilaa, mikä tekee niistä ihanteellisia tiukkojen tilojen asennuksiin.

• Parempi NPSH -suorituskyky: Nesteen upottamisessa niillä on luonnostaan ​​parempi NPSH-suorituskyky, mikä estää kavitaatiota ja on ratkaisevan tärkeää korkean lämpötilan tai haihtuvien nesteiden käsittelemiseksi.

• Tehokas tietyille sovelluksille: Ne ovat erittäin tehokkaita sovelluksiin, kuten syvän kaivojen pumppaus ja öljypohja, joissa nesteen lähde on pumpun alapuolella.

• Alusta ei vaadita: Upotettuna ne ovat itsenäisiä, mikä eliminoi ulkoisten pohjustusjärjestelmien tarpeen.

Haitat

• Monimutkainen huolto: Upotettujen komponenttien käyttäminen voi olla vaikeaa ja aikaa vievää, vaatii erikoistuneita nostolaitteita ja kasvattaa ylläpitokustannuksia ja seisokkeja.

• Suuremmat alkuperäiset kustannukset: Alkuperäiset kustannukset voivat olla korkeammat niiden erikoistuneiden suunnittelu- ja asennusvaatimusten vuoksi.

• Mahdollisuus pienempaan tehokkuuteen: Vaikka pystysuuntainen pumpun tehokkuus voi olla erittäin tehokas erityisissä sovelluksissa, se voi joskus olla pienempi kuin vaakasuuntainen pumppu tavanomaisissa siirtoskenaarioissa pidemmän akselin ja lisääntyneen laakerin kitkan vuoksi.

Oikean pumpun valitseminen

Harkittavia tekijöitä

• Virtausnopeus ja pään vaatimukset: Määritä vaadittu nesteen tilavuus (virtausnopeus) ja korkeus, johon se on nostettava (pää). Nämä ovat välttämättömiä minkä tahansa pumpun koottamiseksi.

• Käytettävissä oleva tila: Arvioi pumpun ja sen moottorin käytettävissä oleva fyysinen tila. Jos lattiatila on rajoitettu, pystysuora pumppu voi olla ainoa toteuttamiskelpoinen vaihtoehto.

• Nesteen ominaisuudet: Harkitse pumpattavan nesteen tyyppiä (esim. Puhdas vesi, jätevesi, kemikaalit, korkean lämpötilan nesteet). Tämä vaikuttaa materiaalin valintaan ja pumpputyyppiin.

• Budjetti: Arvioi alkuperäiset ostokustannukset, asennuskustannukset ja pitkäaikaiset toiminta- ja ylläpitokustannukset.

Milloin vaakapumppu valita Valitse vaakasuuntainen pumppu, kun:

• Lattiatila ei ole rajoittava tekijä.

• Nesteen lähde on pumpun sijainnin tai sen yläpuolella.

• Helppo huolto ja korjaus on ensisijainen tavoite.

• Sovellus vaatii monipuolisen, tavanomaisen nesteensiirtoliuoksen.

Milloin valita pystysuora pumppu Valitse pystysuora pumppu, kun:

• Lattiatila on rajallinen.

• Nesteen lähde on pumpun alapuolella (esim. Syvä kaivo, öljypohja).

• NPSH on kriittinen huolenaihe, kuten korkean lämpötilan nesteet.

• Pumppu on upotettava hakemukselle (esim. Vuute, jätevesi).

Huoltovinkit molemmille pumpuille

Yleiset huolto -ohjeet

Pumpputyypistä riippumatta johdonmukainen huolto on ratkaisevan tärkeää pitkäikäisyyden ja tehokkuuden kannalta. Eräs ennaltaehkäisevä huolto -aikataulu tulisi aina perustaa, mukaan lukien päivittäiset, viikoittaiset ja kuukausittaiset tarkastukset. Tärkeimmät tehtävät sisältävät:

• Visuaalinen tarkastus: Tarkista säännöllisesti vuodot, epätavalliset äänet ja liiallinen tärinä. Nämä ovat usein ensimmäisiä merkkejä ongelmasta.

• Voitelu: Varmista, että kaikki laakerit ja liikkuvat osat voideltaan asianmukaisesti valmistajan suositusten mukaisesti. Ylivoitelua voi olla yhtä vahingollista kuin aliarviointi.

• Suorituskyvyn seuranta: Pidä loki keskeisistä mittareista, kuten virtausnopeus, paine ja lämpötila . Näiden lukemien muutos voi osoittaa taustalla olevan ongelman.

• Tarkista tiivisteet ja tiivisteet: Tarkasta tiivisteet ja tiivisteet mahdolliset kulumisen tai vuotojen merkit ja vaihtavat ne viipymättä nesteen menetyksen ja järjestelmän vaurioiden estämiseksi.

• Puhtaus: Pidä pumppu ja sen ympäröivä alue puhtaana estääksesi lian ja roskien muodostumisen, joka voi päästä pumppuun ja aiheuttaa tukkeutumista tai vaurioita.

Erityiset vinkit vaakasuuntaisiin pumppuihin

Vaakapumppujen suunnittelu tekee niistä suhteellisen helppoa ylläpitää.

• Kohdistus: Tarkista säännöllisesti pumpun ja moottorin kohdistus. Virheellinen kohdistus on yleinen tärinän, ennenaikaisen laakerin kulumisen ja tiivistön vika.

• Säätiö ja pohjalevy: Varmista, että pumpun pohjalevy ja säätiö ovat turvallisia ja tasoja. Liike tai löysä perusta voi johtaa väärinkäyttöön ja tärinään.

• NPSH: Kiinnitä erityistä huomiota pumpun imupuolelle. Eräs tukkeutunut suodatin tai a osittain suljettu venttiili voi rajoittaa virtausta ja aiheuttaa kavitaatiota, mikä johtaa meluun ja vaurioihin juoksupyörän.

Erityiset vinkit pystysuorille pumppuille

Pystysuuntaisten pumppujen ylläpitäminen asettaa ainutlaatuisia haasteita niiden suunnasta ja sijainnista.

• Akseli kohtisuorisuus: Varmista, että akseli on täysin kohtisuorassa. Mahdolliset ruhat tai väärinkäyttö voi aiheuttaa liiallista tärinää ja laakereiden vaurioita.

• Laakeri voitelu: Kiinnitä erityistä huomiota voitelujärjestelmään, etenkin öljyvoiteltujen pystysuuntaisten pumppujen suhteen. Moottorin on oltava täysin pystysuora varmistaakseen, että öljy voitelee laakerit kunnolla.

• Upotetut komponentit: Upotettavissa tai syvällä kaivoapumppuissa huolto on monimutkaisempaa, koska pumppu on vedettävä ulos nesteen lähteestä. Tämä vaatii usein erikoistuneita laitteita ja asiantuntemusta.

• Säätiö ja injektointi: Varmista, että pumpun perusta ja injektointi ovat vankkoja ja turvallisia. Vahva säätiö on kriittinen värähtelyn minimoimiseksi ja pumpun rakenteellisten vaurioiden estämiseksi.
